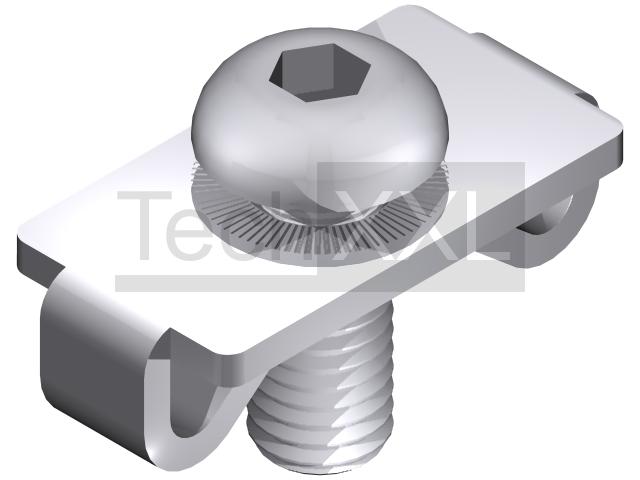

Zentrierplattensatz 8 40
Technische Daten
Baureihe: Nut 8
Typ: I
Maße (mm): 35 x 17 x 10,2
Werkstoff: ST verzinkt
Gewicht: 0,2335 Kg
TIN: 100343
CAD Daten
---------------
ab Lager
Baureihe: Nut 8
Typ: I
Maße (mm): 35 x 17 x 10,2
Werkstoff: ST verzinkt
Gewicht: 0,2335 Kg
TIN: 100343
CAD Daten
---------------
ab Lager
Bitte beachten

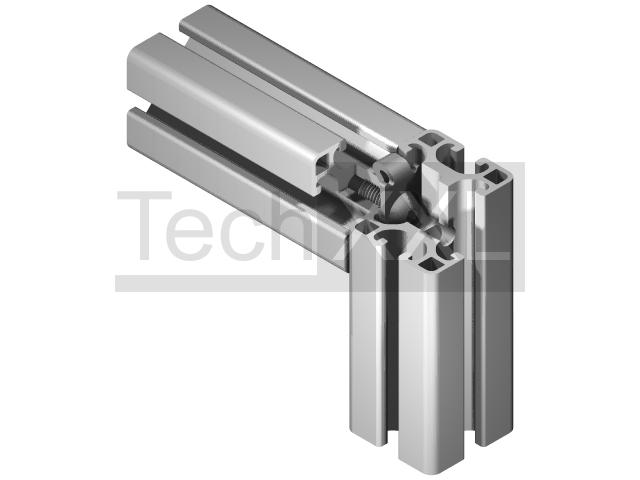

Zentrierplattensätze 40 werden für eine stabile 90°-Verbindung mit kleinem Bearbeitungsaufwand verwendet. Es muß lediglich ein M8 Gewinde in die Kernbohrung des einen Profils geschnitten und eine Bohrung mit dem Durchmesser 7,0 im rechtwinklig anliegenden Profil gefertigt werden. Außerdem sorgen sie für eine lagerrichtige Fixierung der Profile. Verbaubar mit allen Profilen der Baureihe 8 im Raster 40
Zentrierplattensätze 40 werden für eine stabile 90°-Verbindung mit kleinem Bearbeitungsaufwand verwendet. Es muß lediglich ein M8 Gewinde in die Kernbohrung des einen Profils geschnitten und eine Bohrung mit dem Durchmesser 7,0 im rechtwinklig anliegenden Profil gefertigt werden. Außerdem sorgen sie für eine lagerrichtige Fixierung der Profile. Verbaubar mit allen Profilen der Baureihe 8 im Raster 40
Hier können Sie schnell und unkompliziert den aktuell bestmöglichen Preis anfragen. Sie erhalten umgehend ein Angebot inkl. Lieferzeit und Verfügbarkeit. In der Regel haben wir den Artikel am Lager.
ab 0.42 €/Satz netto
Please choose (bitte wählen):
Please choose (bitte wählen):
günstigen Stückpreis anfragen
⮮
⮮
