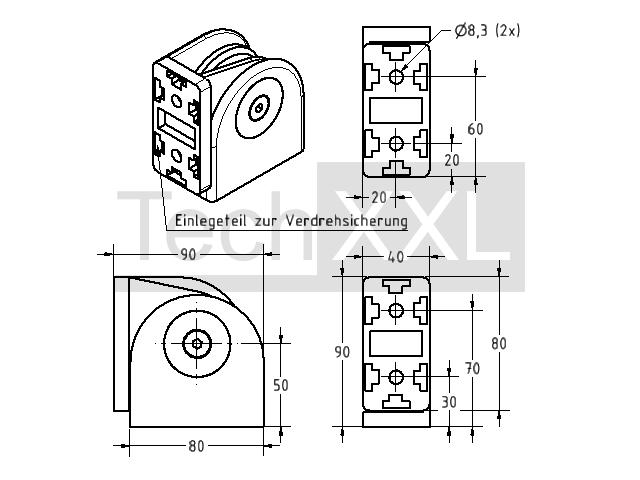

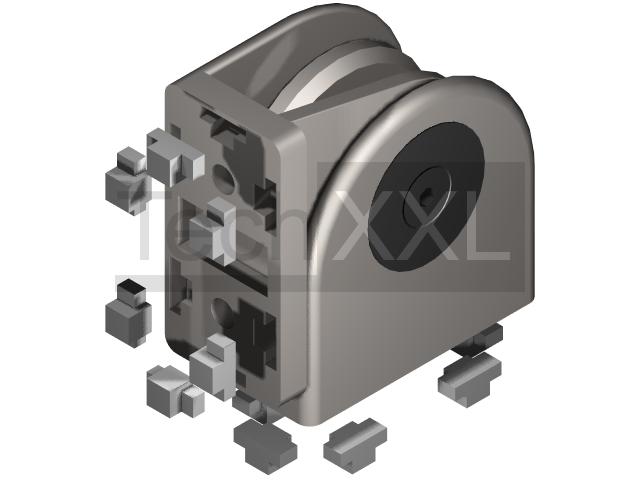

Gelenk 8 80x40
Technische Daten
Baureihe: Nut 8
Typ: I
Maße (mm): 80 x 40 x 80
Werkstoff: ZN beschichtet
Gewicht: 1,054 Kg
TIN: 100725
CAD Daten
---------------
ab Lager
Baureihe: Nut 8
Typ: I
Maße (mm): 80 x 40 x 80
Werkstoff: ZN beschichtet
Gewicht: 1,054 Kg
TIN: 100725
CAD Daten
---------------
ab Lager
Bitte beachten

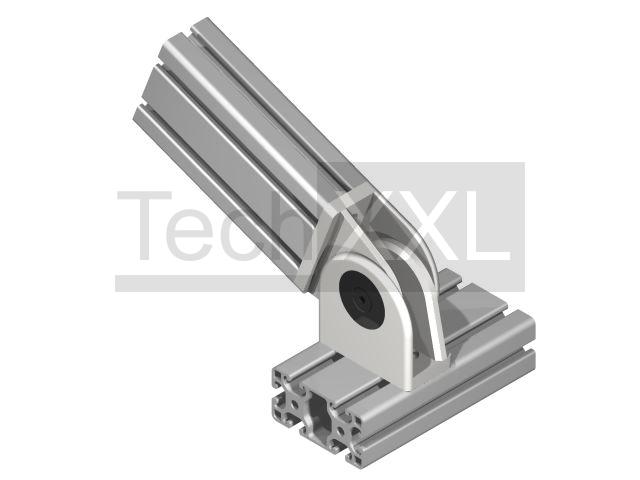

Gelenke können für starre oder bewegliche Profilverbindungen unter beliebigen Winkel verwendet werden. Der maximale Schwenkbereich beträgt 180°. Bei Stirnseitigem Einsatz muß im Kernloch des Profils ein M8 Gewinde geschnitten werden. Befestigungsmaterial bei stirnseitiger Verschraubung: 4x Halbrundschr. M8x25 (S208HS825). Befestigungsmaterial bei Verschraubung in der Profilnut: 4x Halbrundschr. M8x16 (S208HS816) + 4x Nutenstein 8 ohne Steg M8 (S208NSOS8). Verbaubar mit allen Profilen der Baureihe 8 des Rasters 40.
Gelenke können für starre oder bewegliche Profilverbindungen unter beliebigen Winkel verwendet werden. Der maximale Schwenkbereich beträgt 180°. Bei Stirnseitigem Einsatz muß im Kernloch des Profils ein M8 Gewinde geschnitten werden. Befestigungsmaterial bei stirnseitiger Verschraubung: 4x Halbrundschr. M8x25 (S208HS825). Befestigungsmaterial bei Verschraubung in der Profilnut: 4x Halbrundschr. M8x16 (S208HS816) + 4x Nutenstein 8 ohne Steg M8 (S208NSOS8). Verbaubar mit allen Profilen der Baureihe 8 des Rasters 40.
Hier können Sie schnell und unkompliziert den aktuell bestmöglichen Preis anfragen. Sie erhalten umgehend ein Angebot inkl. Lieferzeit und Verfügbarkeit. In der Regel haben wir den Artikel am Lager.
ab 23.86 €/Stk. netto
Please choose (bitte wählen):
Please choose (bitte wählen):
günstigen Stückpreis anfragen
⮮
⮮
